下面以MODBUS協議設備為例說明如何使用模板批量建多臺設備的測點

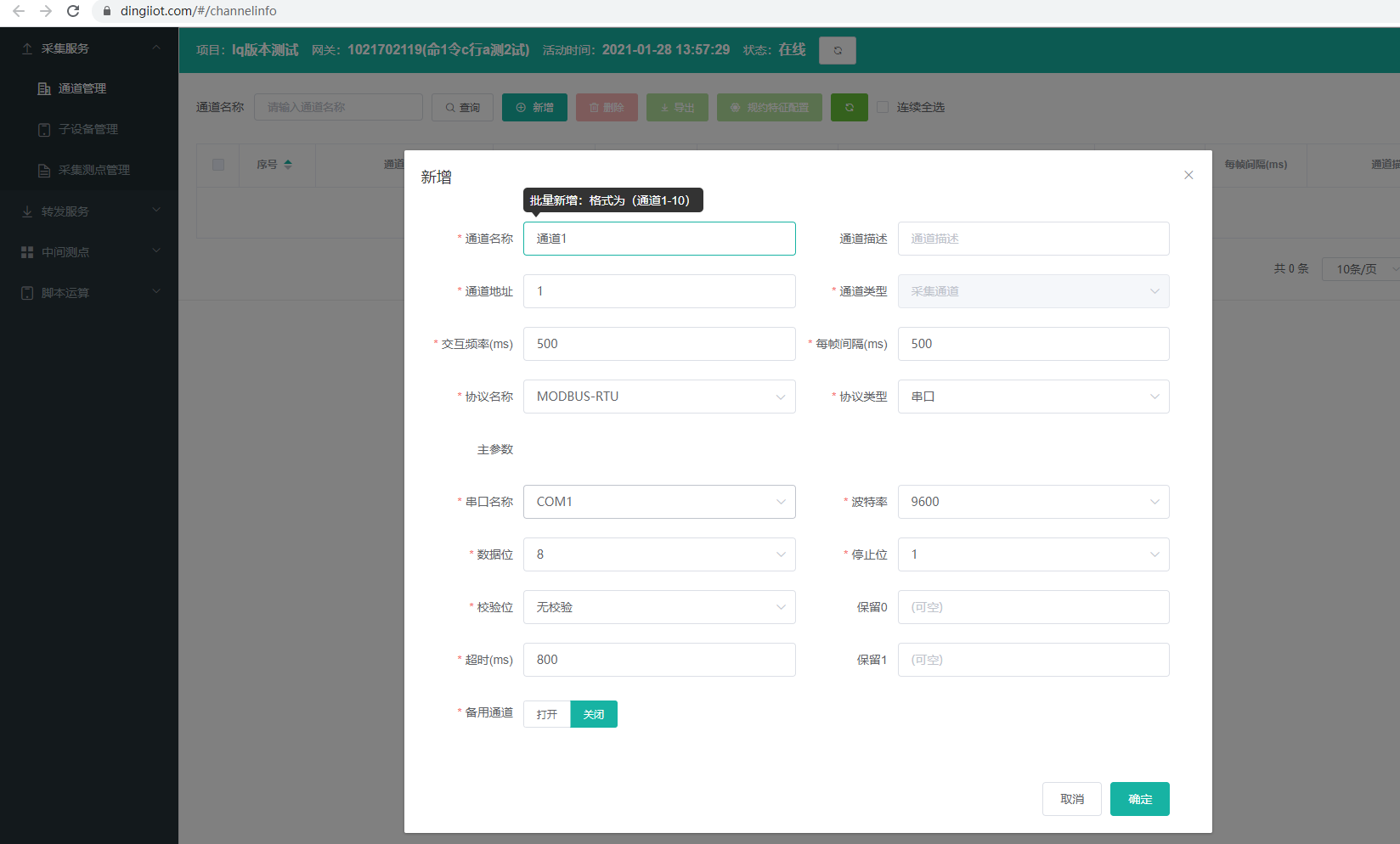

網關列表->組態，在通道管理中添加一個通道，選擇MODBUS協議，

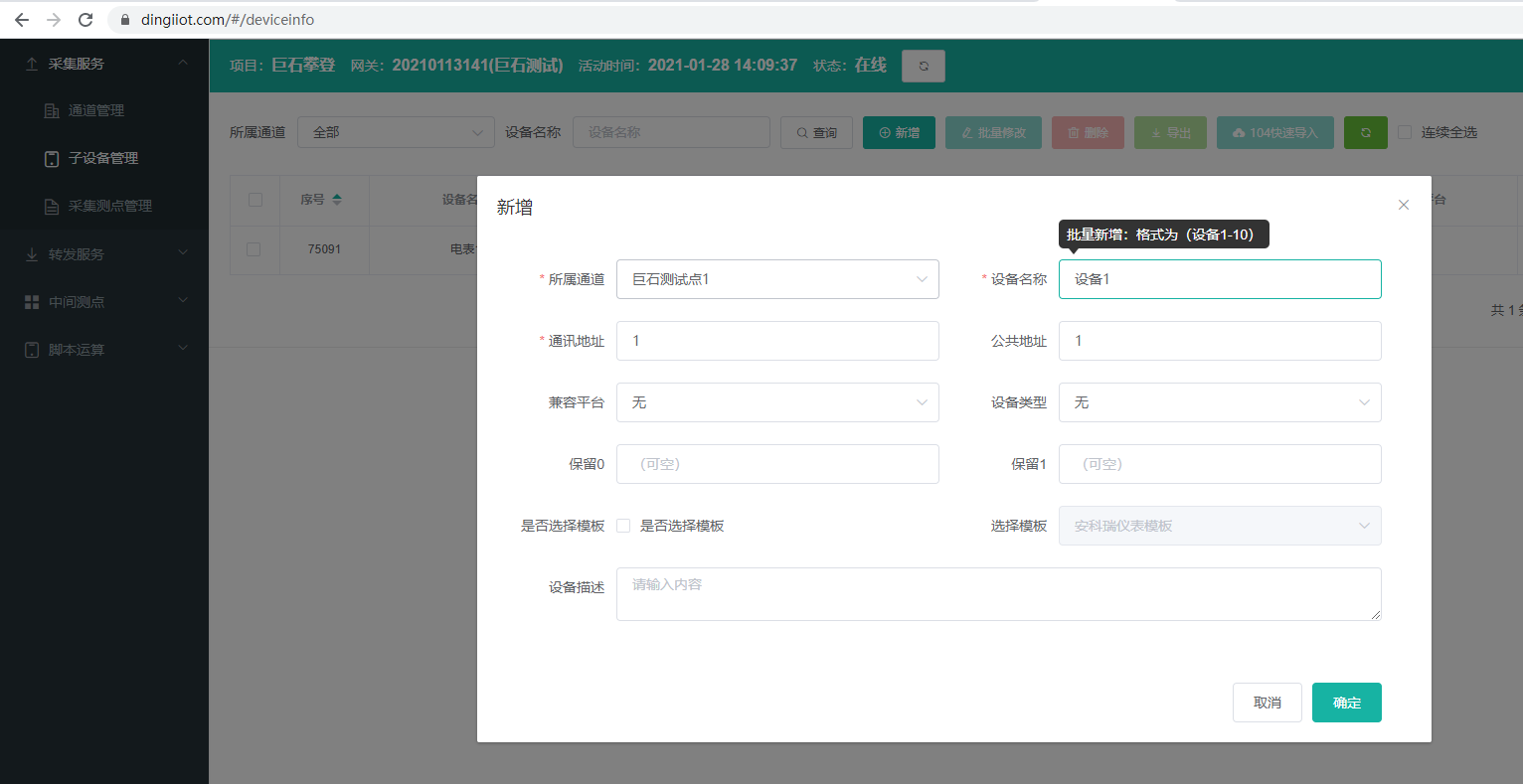

點擊確認，完成通道添加，點擊左側子設備管理，點擊”添加“設備，

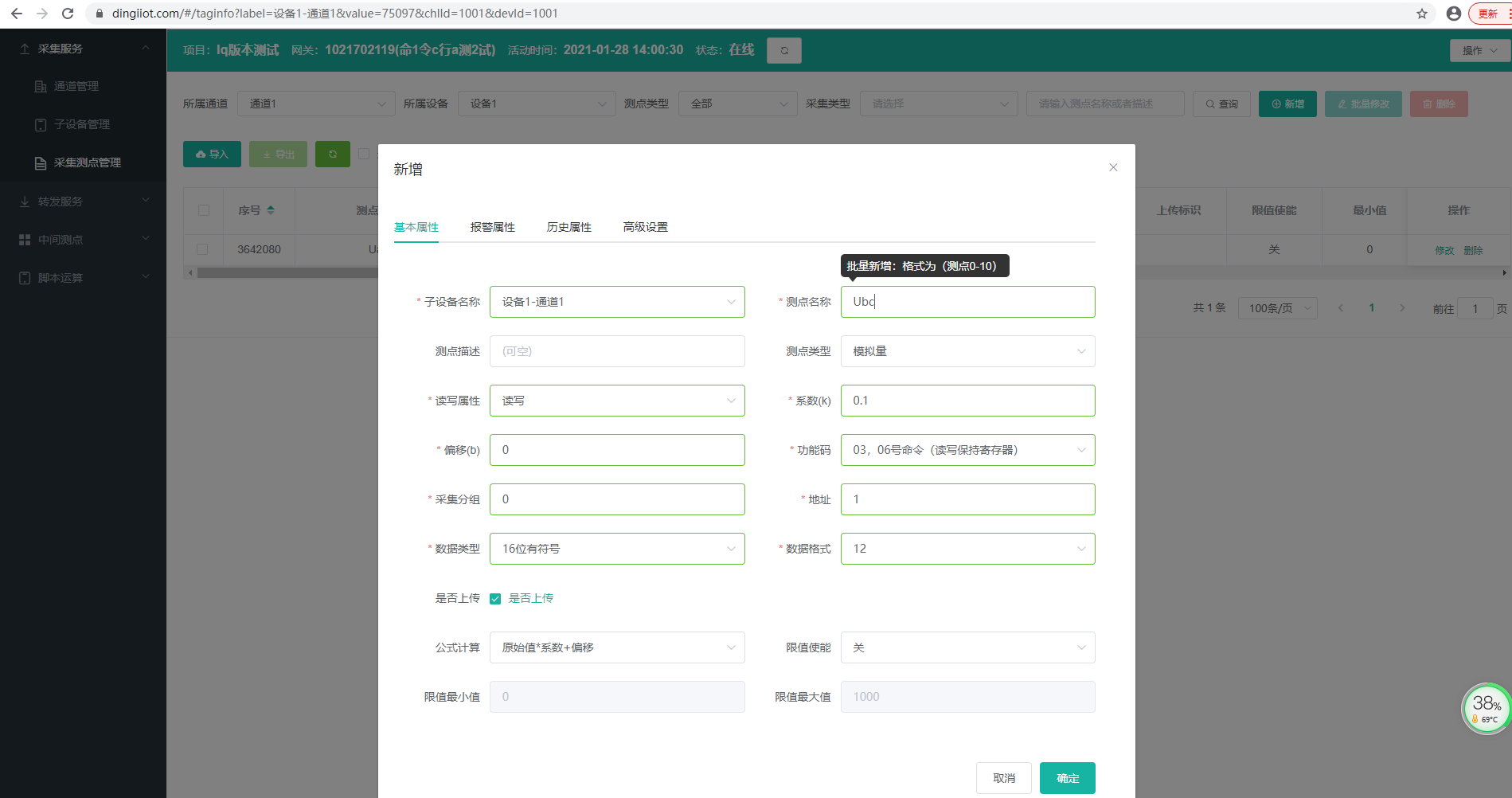

點擊確認，完成子設備添加，點擊左側測點管理，點擊“添加”測點，

根據設備通訊協議把所有測點添加好，請根據協議，選擇或輸入相應的功能碼和寄存器地址，數據類型，數據格式的正確選擇，如下圖已添加好兩個測點。

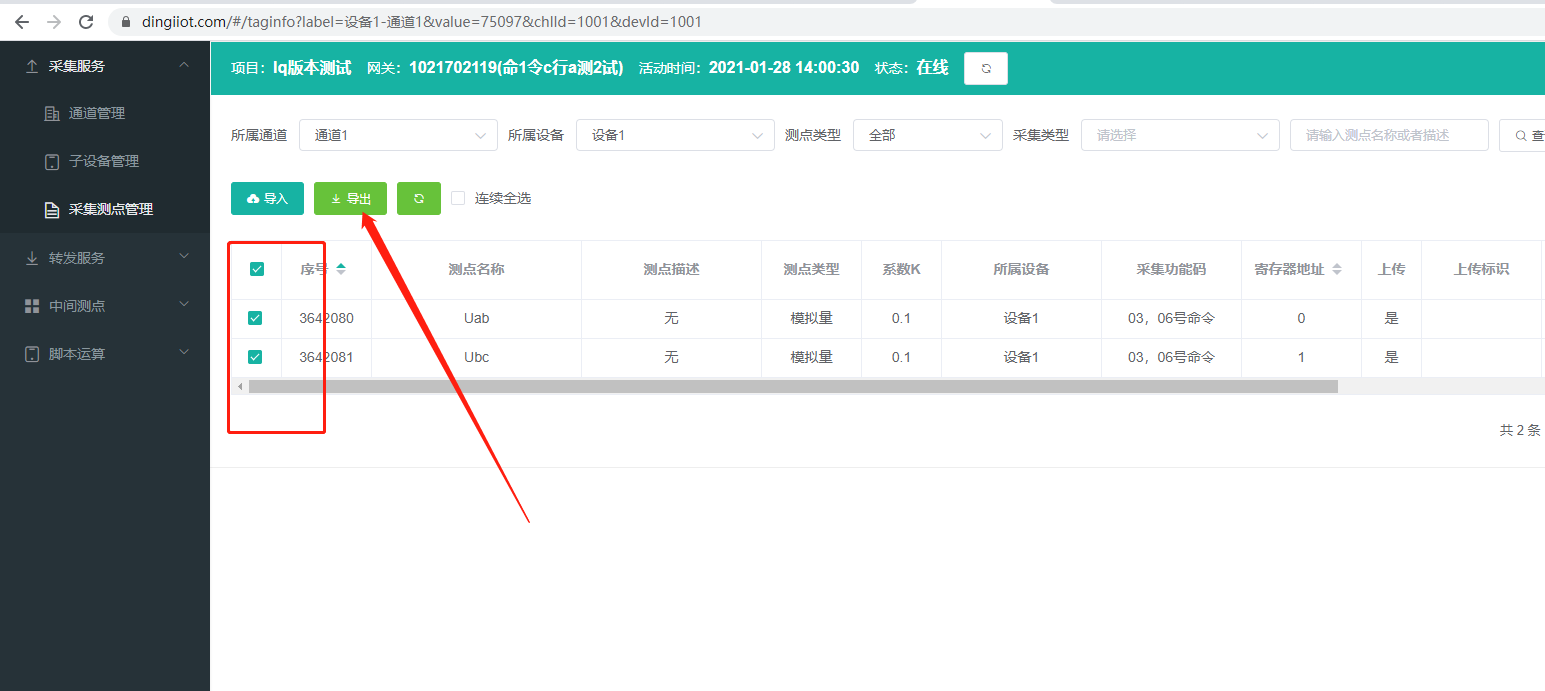

全部選擇，點擊導出，會導出并下載好一個EXCEL文件，這個就是此設備的測點模板，為了后續建設備利用些模板生成所有設備的測點而維護的模板，當此模板不正確時，需要導出并上傳，

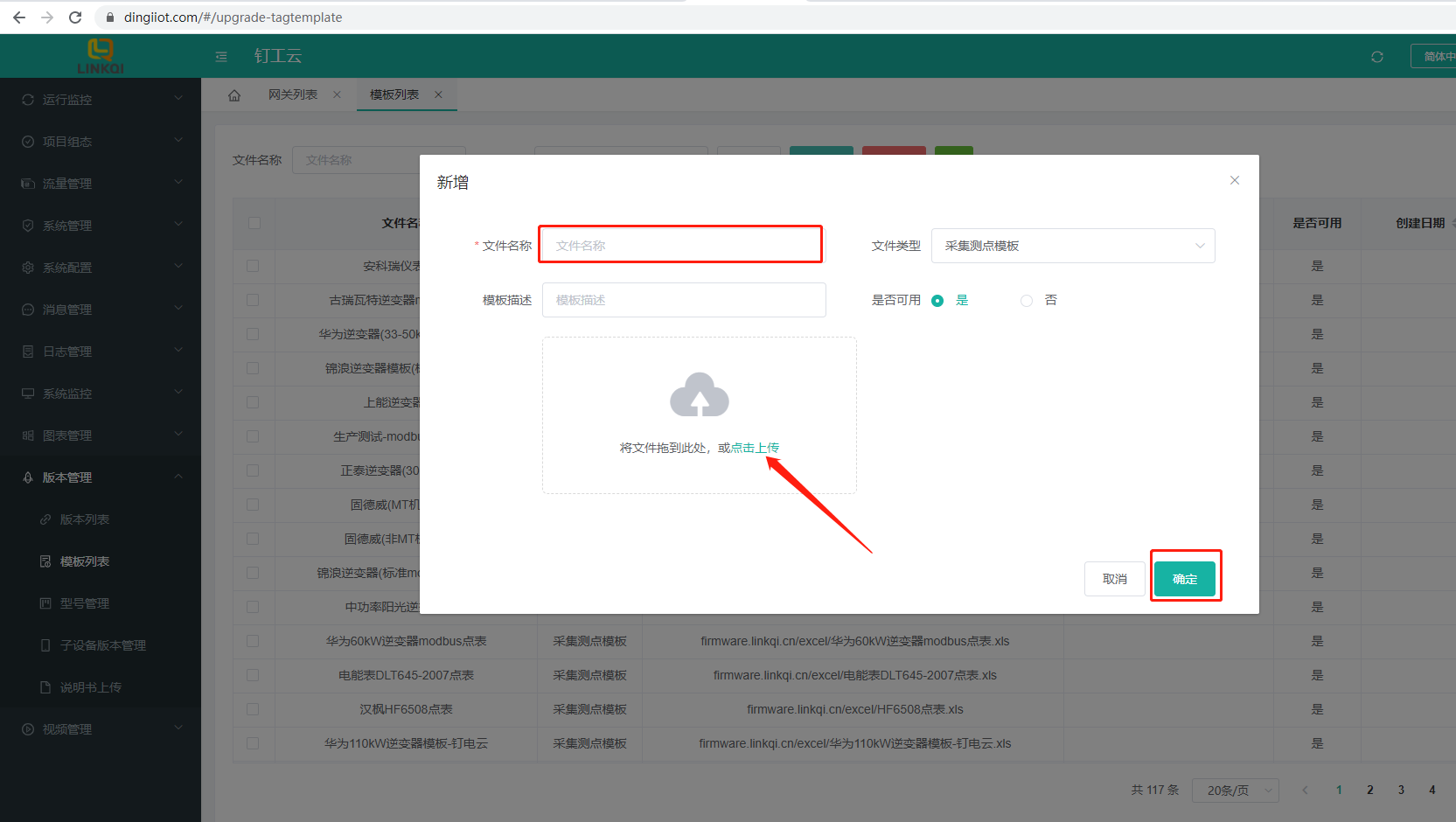

模板上傳如下圖所示，點擊添加，輸入些設備的模板名稱，如設備型號，可以備注型號日期版本等，為了便于識別不同的模板。

把剛剛導出的測點模板拖入或點擊上傳選擇剛剛導出的模板，點擊確認完成模板上傳。

回到子網關列表->組態->子設備管理，

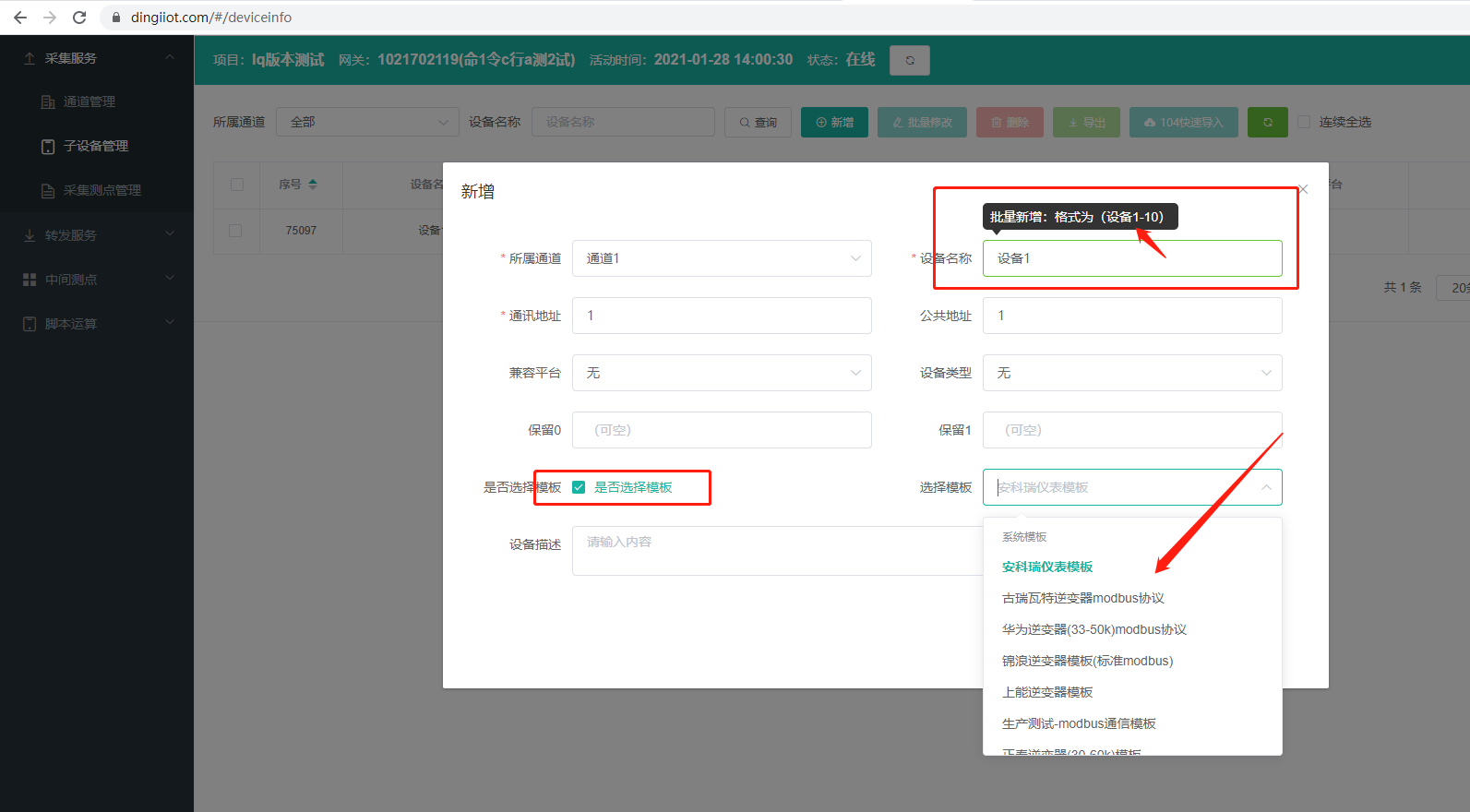

添加子設備時可以輸入設備1-10，表示建10臺相同的設備，勾選“是否選擇模板”在右側可選擇剛剛上傳的模板，點擊確認下，會自動添加10臺設備并生成所有測點。

注意：測點模板可以不急于上傳，可通過現場實際驗證是正確的，再導出后上傳為模板，此模板可方便公司其他同事做項目使用。
